感存算一体 MIT、浙大、清华团队携手打造AI芯片新纪元，以“乐高”式堆叠引领设备按需升级

麻省理工学院（MIT）、浙江大学及清华大学的研究团队联合发布了一项突破性成果——一款基于“感存算一体”架构的新型人工智能芯片。这款芯片不仅重新定义了芯片设计的传统范式，更引入了一种类似“乐高”积木的模块化堆叠方式，有望彻底改变电子设备的升级与定制模式，实现真正意义上的“按需升级换代”。

传统计算架构遵循“冯·诺依曼”模式，即数据在处理器、内存和传感器之间频繁搬运，导致功耗高、速度瓶颈显著（即“内存墙”问题）。而本次研发的“感存算一体”芯片，则将感知（信息采集）、存储（数据保存）与计算（信息处理）三大功能在物理层面深度融合于单一器件或紧密集成的单元内。这种一体化设计允许数据在产生地点就近处理，极大减少了数据移动带来的延迟与能耗，特别适用于图像识别、语音处理等对实时性要求极高的边缘AI应用场景。

本项研究的核心创新点在于其“乐高”式的模块化堆叠架构。研究团队借鉴了积木的拼搭理念，将不同功能的芯片层（如传感层、存算层、特定算法加速层等）设计成标准化的、可互操作的模块。用户或设备制造商可以根据实际需求——例如更高的图像分辨率、更强的语音识别能力或更复杂的本地推理任务——像搭积木一样，将相应的功能模块堆叠组合到基础芯片之上，从而灵活、低成本地“升级”设备的核心智能，而无需更换整个主板或核心硬件。

这种模式带来了多重革命性优势：

1. 延长设备生命周期：手机、物联网设备、可穿戴装置等不必因芯片整体性能落伍而遭淘汰，通过增删或更换特定模块即可获得新功能或性能提升。
2. 降低电子废弃物：大幅减少因硬件整体换代产生的电子垃圾，契合绿色可持续发展的全球目标。
3. 实现高度定制化：从工业检测设备到消费电子产品，均可根据其特定的应用场景（如专注视觉、专注音频或综合智能）组装最匹配的芯片模块，实现资源的最优配置。
4. 激发创新生态：如同手机应用商店，未来可能诞生一个开放的“硬件模块生态”，由第三方开发各类专用功能层，持续赋能终端设备。

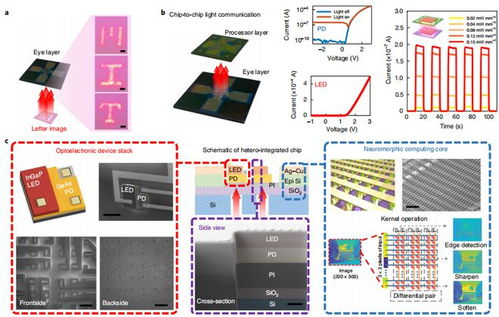

研究团队通过原型芯片验证了该架构的可行性。测试表明，在典型的图像传感与识别任务中，该芯片在能效比和数据处理速度上均显著优于传统分离式架构。目前，团队正致力于进一步优化模块间的接口标准、降低制造成本，并探索与产业界的合作路径。

这项由中美顶尖学术机构共同引领的突破，标志着AI芯片设计正从追求单一性能极致的时代，迈向柔性、可重构和可持续的新阶段。我们的电子设备或许将不再是“买定离手”的固定形态，而是能够随需求成长、演进的“活”的智能伙伴。“乐高”式感存算一体芯片，正在为这个未来砌下第一块基石。
